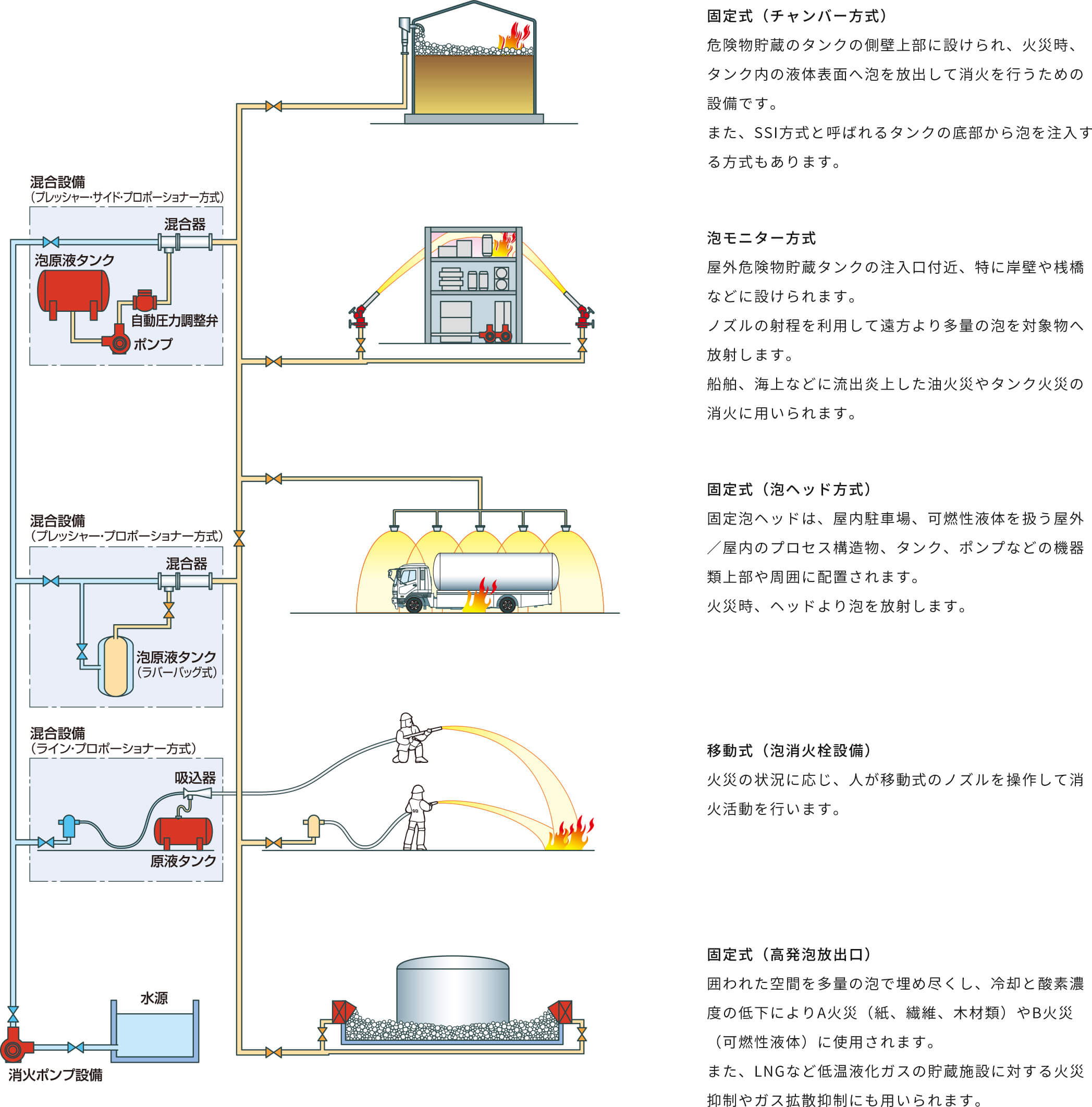

泡消火設備は引火性液体を対象とし、主に危険物取扱所および製造所・貯蔵庫、駐車場などに設置されます。水と消火薬剤を比例混合した水溶液を泡放出口より空気を含むエアフォームとして散布し、燃焼面を覆い空気をしゃ断するとともに冷却効果で消火を行います。設備は水源・加圧水送装置・原液槽・混合器・発泡器・制御盤・配管・配線などによって構成されます。
燃焼面に多量の液を放出し、燃焼面を覆うことで消火します。

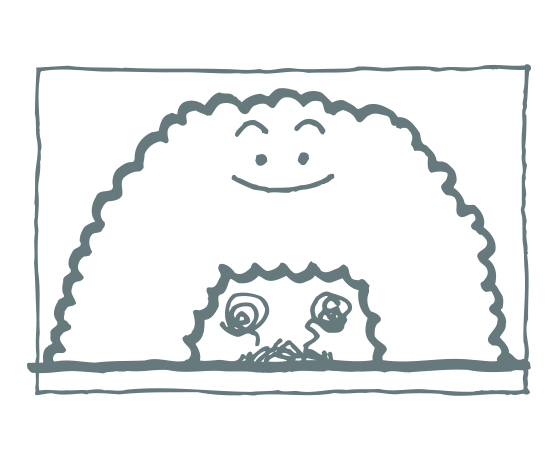

つまり、放射された泡が横に拡がって流動展開すると同時に積み重なる層をつくり、燃焼物を覆って空気の供給を完全に遮断・窒息させて「窒息消火」することです。
そこに泡に含まれた水による冷却効果が加わり、“窒息と冷却の相乗効果”によって消火するのが、泡消火薬剤による消火原理です。

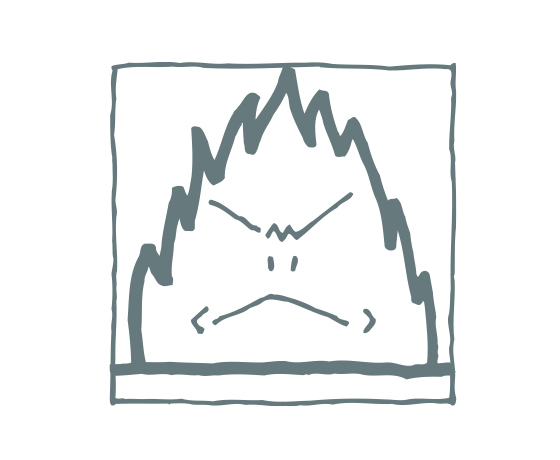

出火

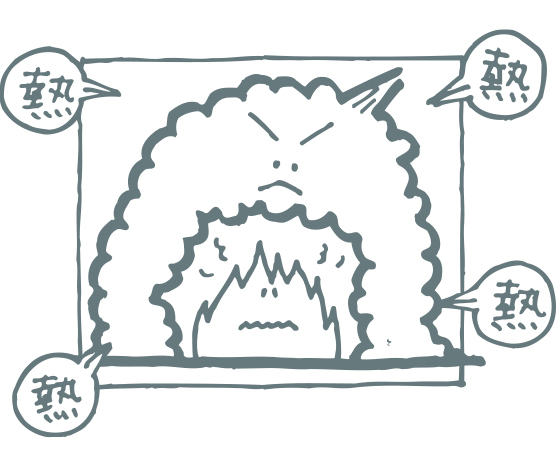

泡が拡がり燃焼面を覆い、冷却
消火

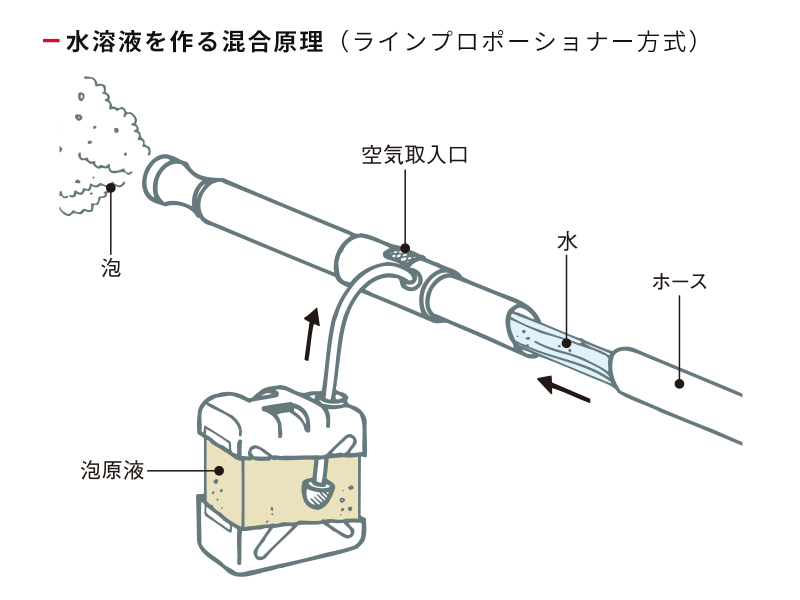

どの泡消火薬剤も高濃度につくられ、1%型、2%型、3%型と6%型があります。消火活動の際に混合器で水と混合した水溶液にし、それを発泡噴射して消火します。高濃度にしてある理由は、薬剤貯蔵槽が小型で済むようにするためです。

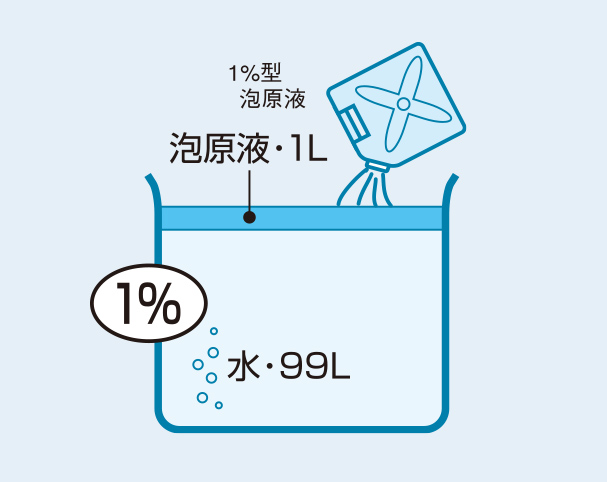

水99Lに対して泡原液(1%型)を1L入れて水溶液とします。

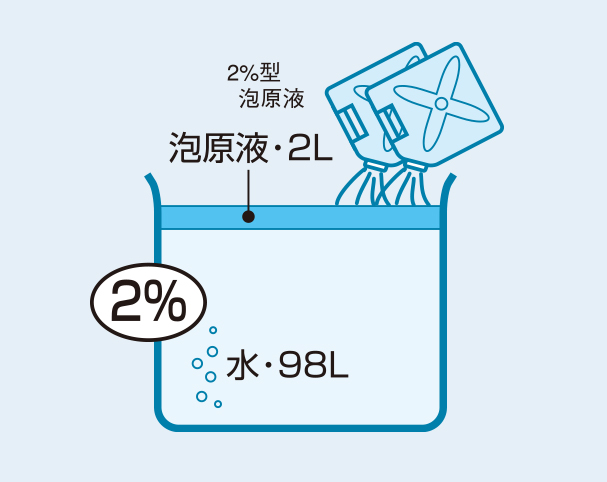

水98Lに対して泡原液(2%型)を2L入れて水溶液とします。

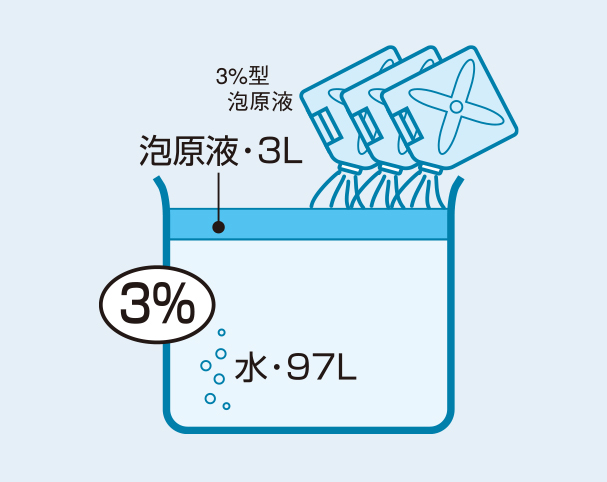

水97Lに対して泡原液(3%型)を3L入れて水溶液とします。

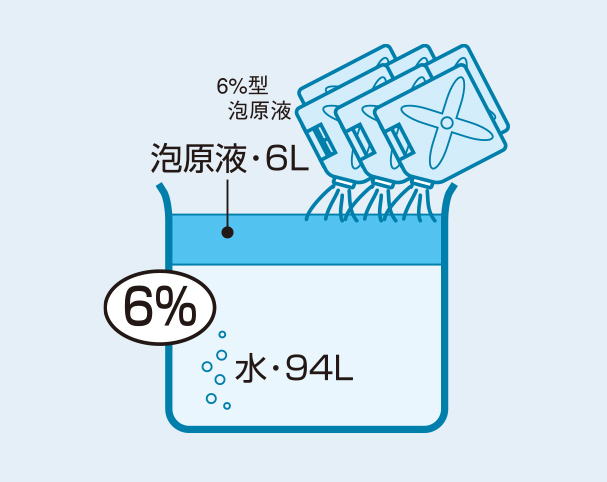

水94Lに対して泡原液(6%型)を6L入れて水溶液とします。

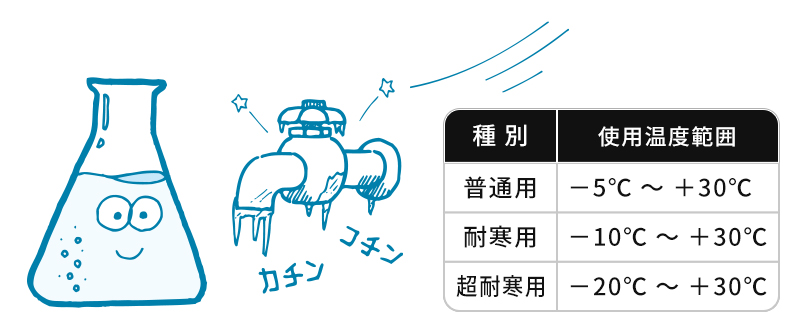

冬の寒冷地で水が凍りやすいことは誰でも知っています。泡消火薬剤の原液も、一定温度以下になると凍結して使用できません。(一度凍結しても液温が使用温度範囲内に戻れば、有効に使用できます)。このため、低温でも使用に耐えられる[耐寒用]や[超耐寒用]があります。
泡消火薬剤の性能の判断基準には、発泡率(膨張比)とドレン時間(還元時間)があります。
そして、発泡率は低発泡と高発泡に分けられ、高発泡は発泡率によって種別が決められています。
(消防法施行規則18条1項1号・18条1項3号)
発泡した泡から水が徐々に還元されて泡膜が薄くなり、泡の抵抗力が減少することをドレン化(還元化)といいます。

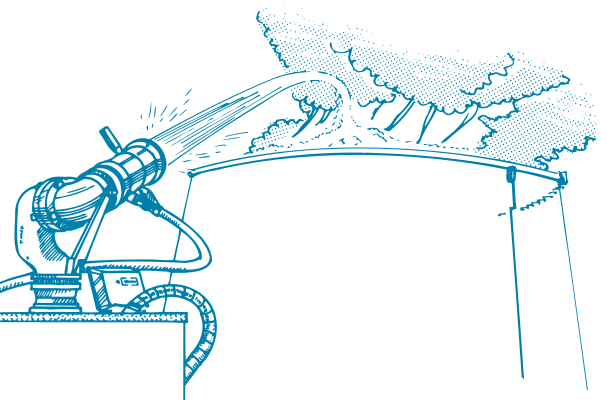

タンク火災は、大規模火災になるケースが多く見られます。燃料層が厚く、かつ、燃料液面からタンク壁上端まで距離があり、非常に大きな高温層を形成します。また、燃焼熱や幅射熱により高温になり消火活動も困難となります。いわゆる「深い火災」であることが特徴です。

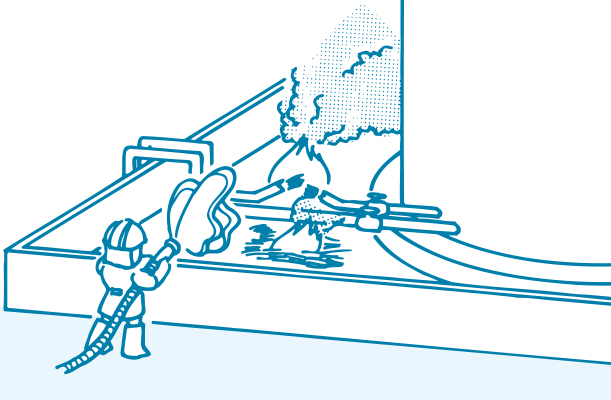

流出油火災は、火災発生から消火するまでの時間が一般に短く、燃料層が薄いために熱がかかりにくい、いわゆる「浅い火災」であることが特徴です。

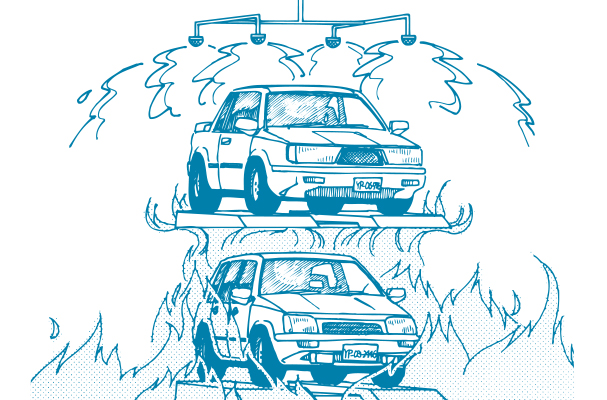

立体駐車場火災は、車両からの流出油が燃える流出油火災に、立体火災が加わった複合火災になるのが特徴です。
指で拡大できます
駐車場など、消防法17条が適用される施設。合成界面活性剤泡消火薬剤、水成膜泡消火薬剤などが用いられます。
危険物取扱所など、消防法10条が適用される施設。主としてたん白泡消火薬剤が設置されます。
フォームヘッドYAH-17 側壁型
フォームヘッドYAH-35T
水成膜泡消火薬剤アルファフォーム210R
水成膜泡消火薬剤アルファフォーム310X
水成膜泡消火薬剤アルファフォーム320X
流水検知装置 YAVS-65AⅡ
流水検知装置 YAVS-80AⅡ
流水検知装置 YAVS-100AⅡ
流水検知装置 SV4Ⅱ-P1WC
流水検知装置 SV6Ⅱ-P1WC
流水検知装置 SV8Ⅱ-P1WC
一斉開放弁 YVB-40
一斉開放弁 YVB-40W
一斉開放弁 YVB-50
一斉開放弁 YVB-50W
一斉開放弁 YVB-65
一斉開放弁 YVB-65W
一斉開放弁 YDVK-65
一斉開放弁 YDVK-80
一斉開放弁 YDVK-100
一斉開放弁 YDVK-125
一斉開放弁 YDVK-150

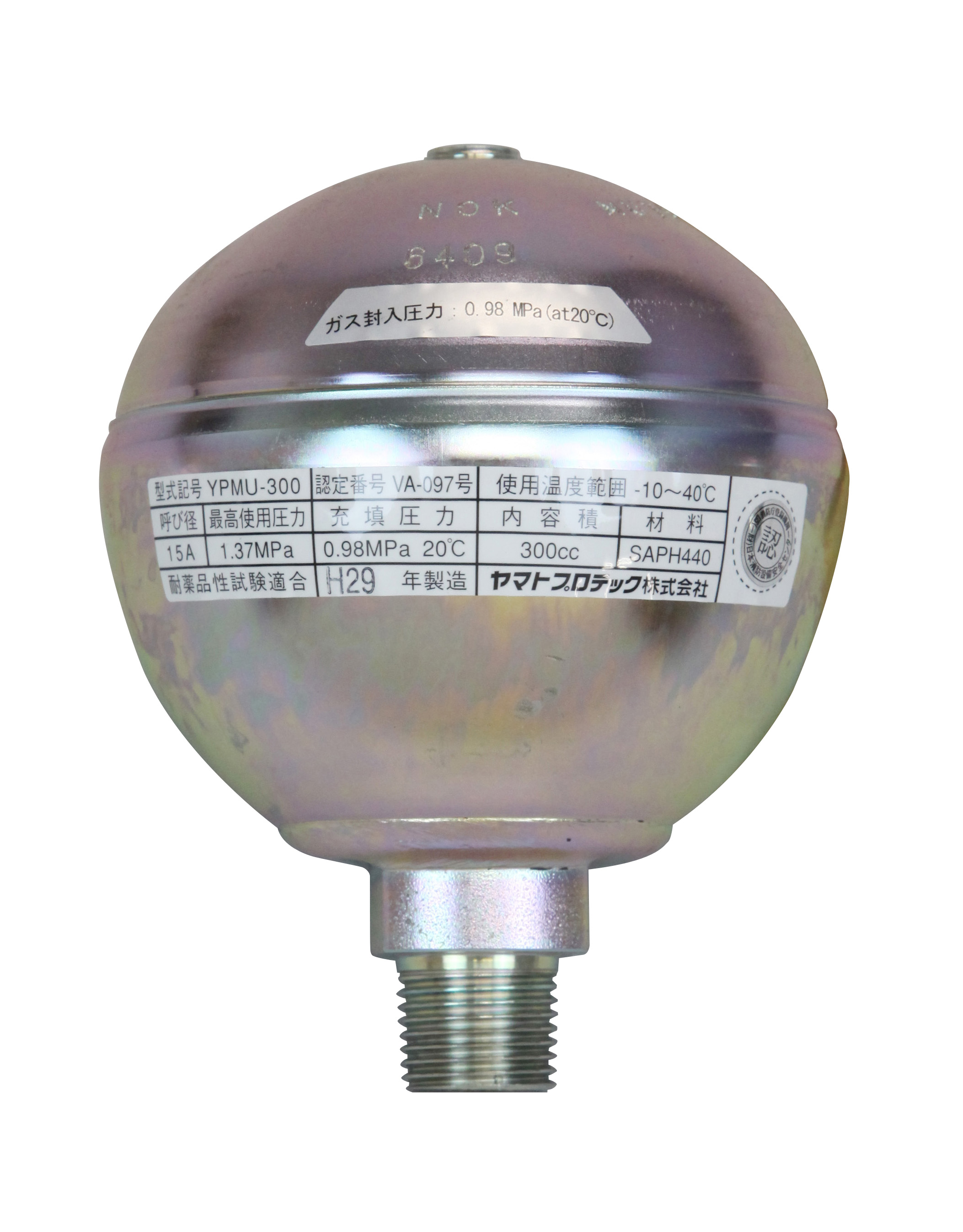

アキュムレーターYPMU-300

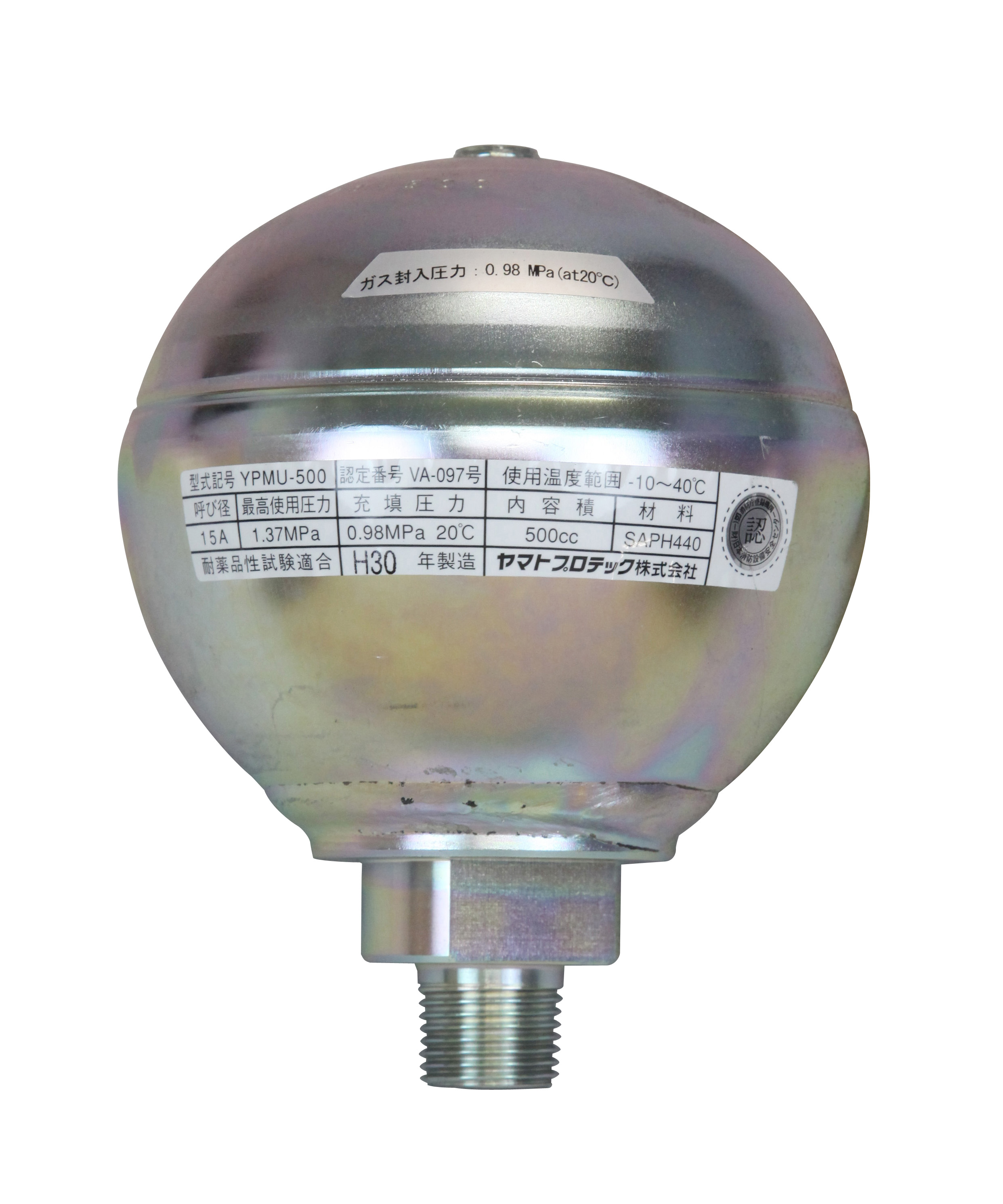

アキュムレーターYPMU-500

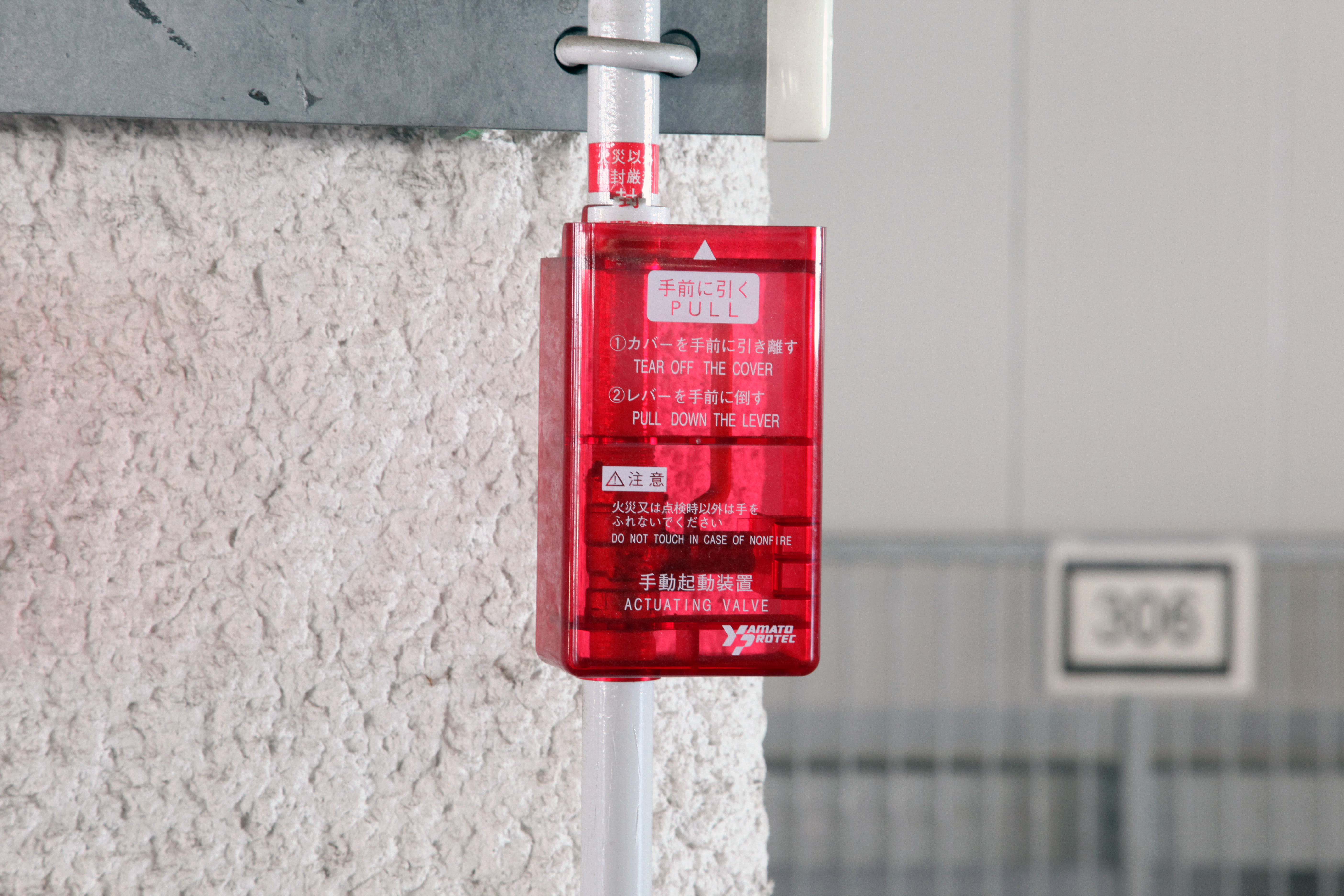

手動起動装置ME-4
