BIMパーツデータダウンロード

BIMパーツデータ提供サービスを開始しました

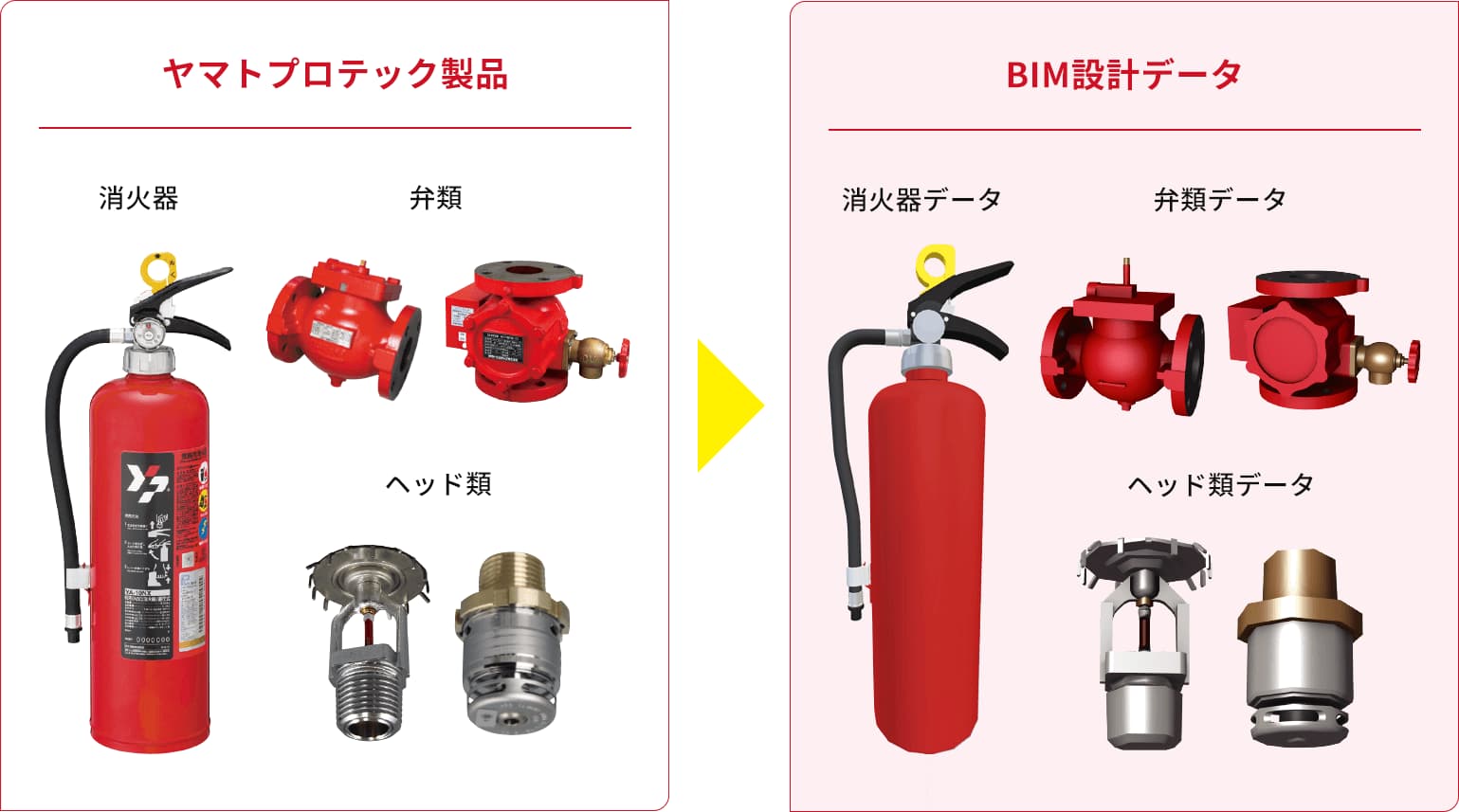

ヤマトプロテックは、製品のBIMパーツデータ(Revitデータ/Rebroデータ)の提供を開始しました。納まりの検討や仕様検討にご活用ください。

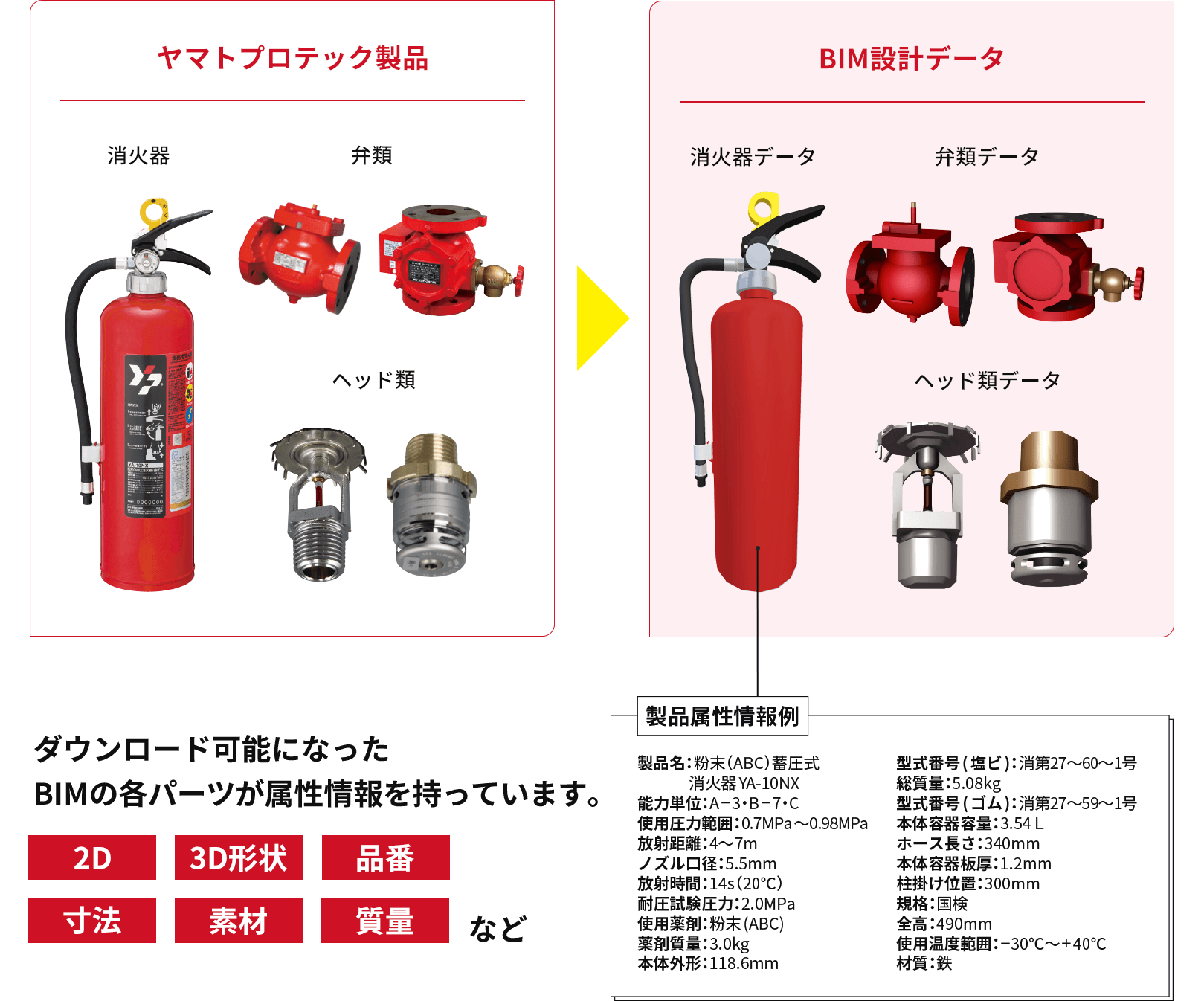

ダウンロード可能になったBIMの各パーツ属性情報を持っています。

2D 3D形状 品番 寸法 素材 質量 など

製品属性情報例

  • 製品名:粉末(ABC)蓄圧式消火器 YA-10NX
  • 能力単位:A-3・B-7・C
  • 使用圧力範囲:0.7MPa〜0.98MPa
  • 放射距離(20℃):4~7m
  • ノズル口径:5.5mm
  • 放射時間:14s(20℃)
  • 耐圧試験圧力:2.0MPa
  • 使用薬剤:粉末(ABC)
  • 薬剤質量:3.0kg
  • 本体外形:118.6mm
  • 型式番号(塩ビ):消第27~60~1号
  • 総質量:約5.08kg
  • 型式番号(ゴム):消第27~59~1号
  • 本体容器容量:3.54L
  • ホース長さ:340mm
  • 本体容器板厚:1.2mm
  • 柱掛け位置:300mm
  • 規格:国検
  • 全高:約490mm
  • 使用温度範囲:-30℃~+40℃
  • 材質:鉄

BIMパーツ ダウンロードサイト

NYK SYSTEMS Rebro

株式会社NYKシステムズ様のCADソフト
「Rebro」向けにパーツデータの提供しています。

bimobject Revit

BIMobject Japan株式会社様のプラットフォーム
「BIMobject.com」に掲載しています。

お見積もり、ご提案依頼などお待ちしております。
