泡消火設備製品概要

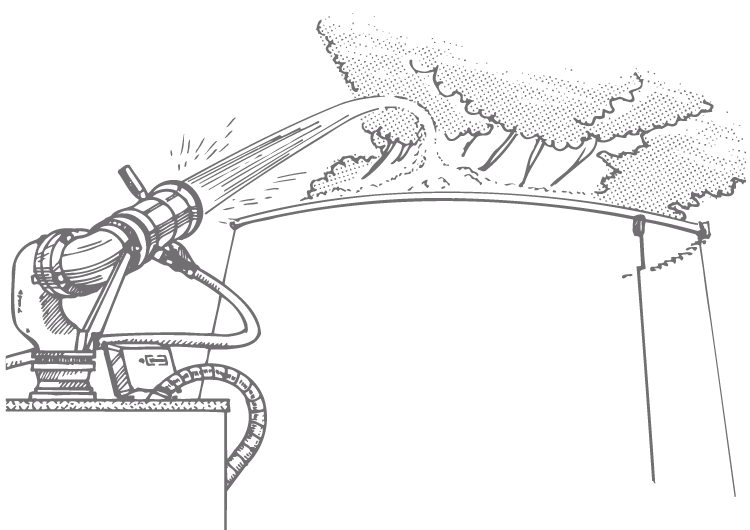

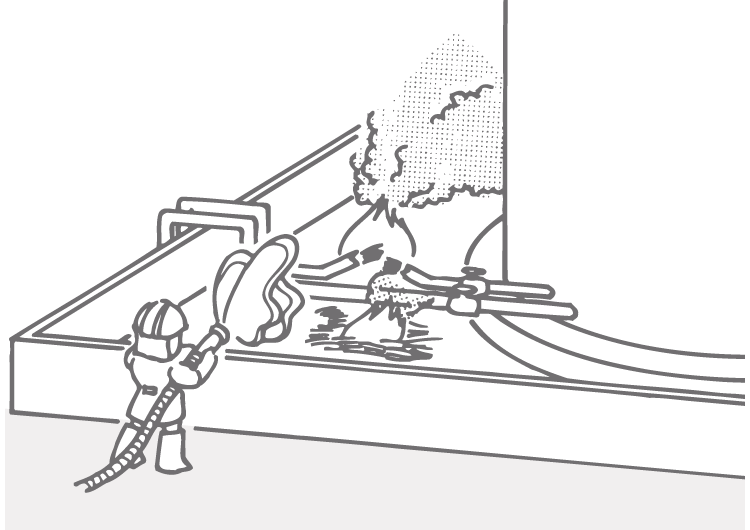

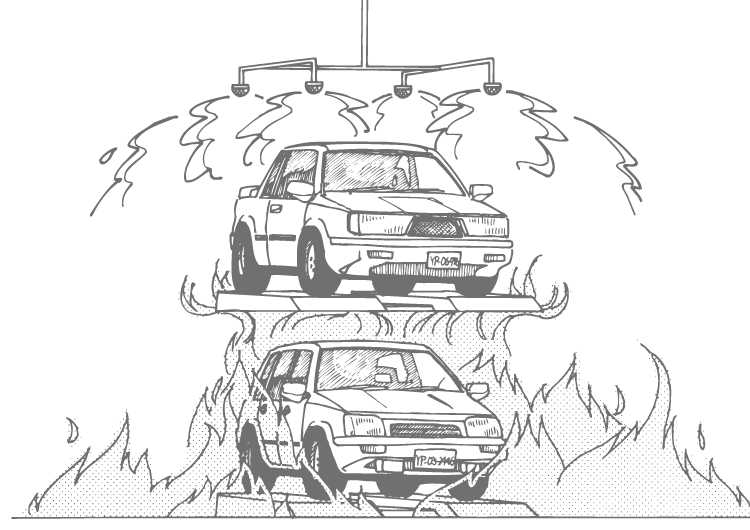

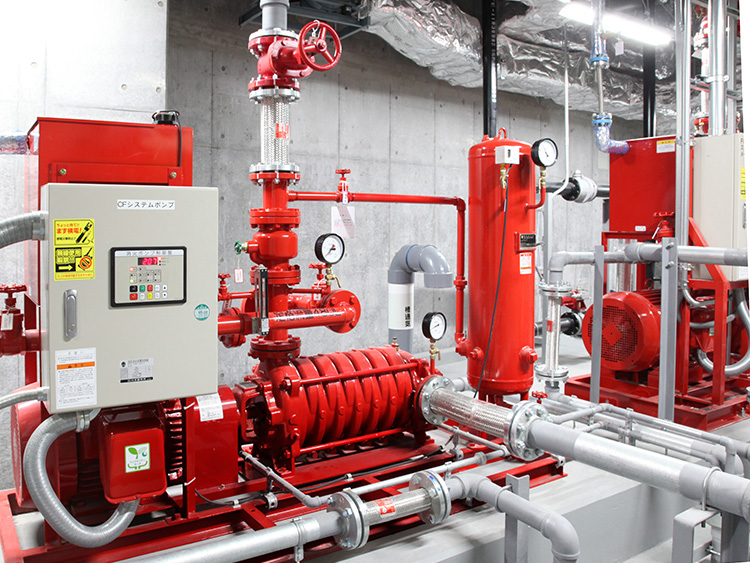

泡消火設備は引火性液体を対象とし、主に危険物取扱所および製造所・貯蔵庫、駐車場などに設置されます。水と消火薬剤を比例混合した水溶液を泡放出口より空気を含むエアフォームとして散布し、燃焼面を覆い空気をしゃ断するとともに冷却効果で消火を行います。設備は水源・加圧水送装置・原液槽・混合器・発泡器・制御盤・配管・配線などによって構成されます。

泡消火薬剤の消火原理

燃焼面に多量の液を放出し、燃焼面を覆うことで消火します。
つまり、放射された泡が横に拡がって流動展開すると同時に積み重なる層をつくり、燃焼物を覆って空気の供給を完全に遮断・窒息させて「窒息消火」することです。
そこに泡に含まれた水による冷却効果が加わり、“窒息と冷却の相乗効果”によって消火するのが、泡消火薬剤による消火原理です。

その①

出火

その②

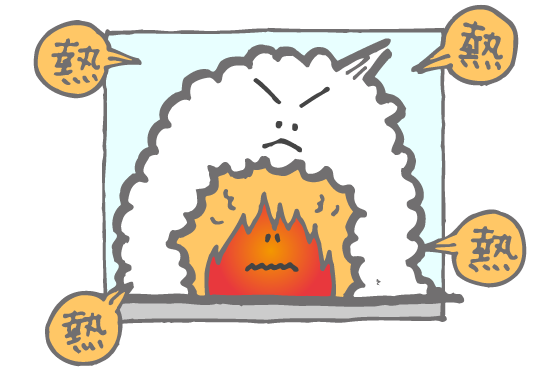

泡が拡がり燃焼面を覆い、冷却

その③

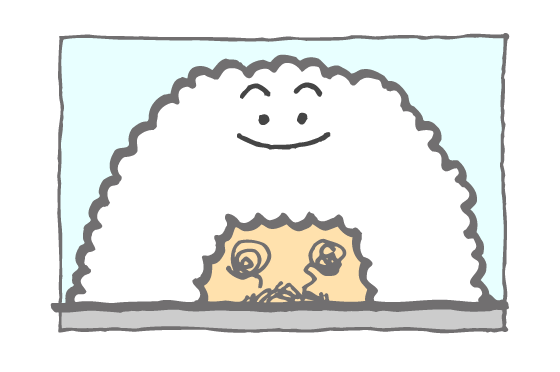

消火

泡消火薬剤の濃度について

どの泡消火薬剤も高濃度につくられ、1%型、２％型、３％型と６％型があります。消火活動の際に混合器で水と混合した水溶液にし、それを発泡噴射して消火します。高濃度にしてある理由は、薬剤貯蔵槽が小型で済むようにするためです。

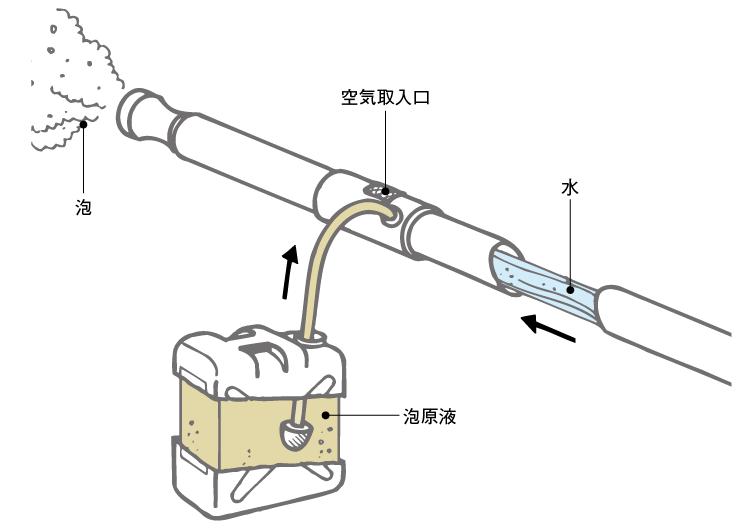

水溶液を作る混合原理（ラインプロポーショナー方式）

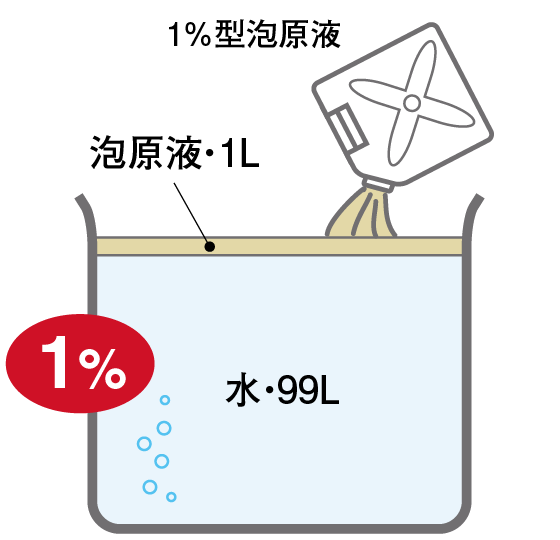

１％型泡原液とは

水99Lに対して泡原液(１%型)を１L入れて水溶液とします。

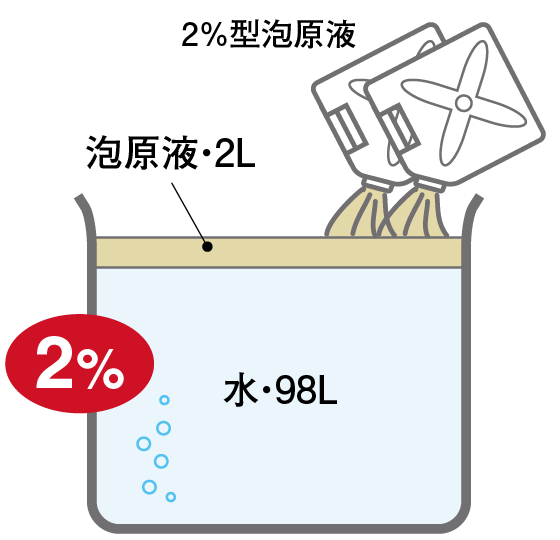

２％型泡原液とは

水98Lに対して泡原液(２%型)を２L入れて水溶液とします。

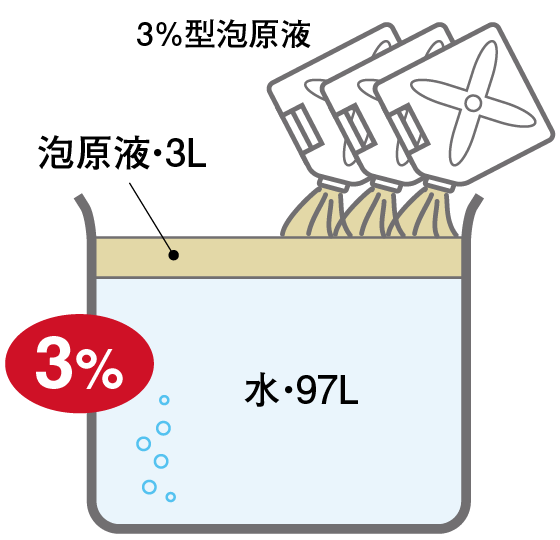

３％型泡原液とは

水97Lに対して泡原液(３%型)を３L入れて水溶液とします。

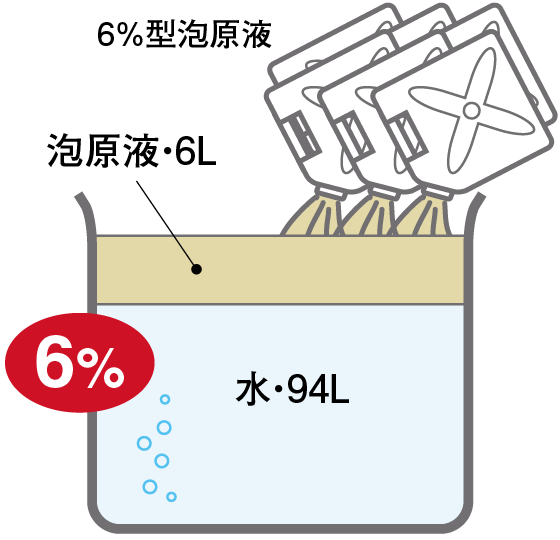

６％型泡原液とは

水9４Lに対して泡原液(６%型)を６L入れて水溶液とします。

泡消火薬剤を凍らさないために

冬の寒冷地で水が凍りやすいことは誰でも知っています。泡消火薬剤の原液も、一定温度以下になると凍結して使用できません。（一度凍結しても液温が使用温度範囲内に戻れば、有効に使用できます）。このため、低温でも使用に耐えられる［耐寒用］や［超耐寒用］があります。

種別	使用温度範囲
普通用	−5℃〜＋30℃
耐寒用	−10℃〜＋30℃
超耐寒用	−20℃〜＋30℃

泡消火薬剤の性能判断

泡消火薬剤の性能の判断基準には、発泡率（膨張比）とドレン時間（還元時間）があります。
そして、発泡率は低発泡と高発泡に分けられ、高発泡は発泡率によって種別が決められています。

泡消火薬剤の発泡率（膨張比）の基準について

(消防法施行規則18条1項1号・18条1項3号)

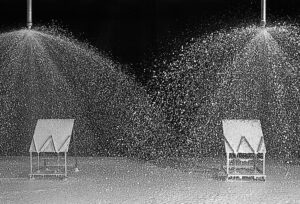

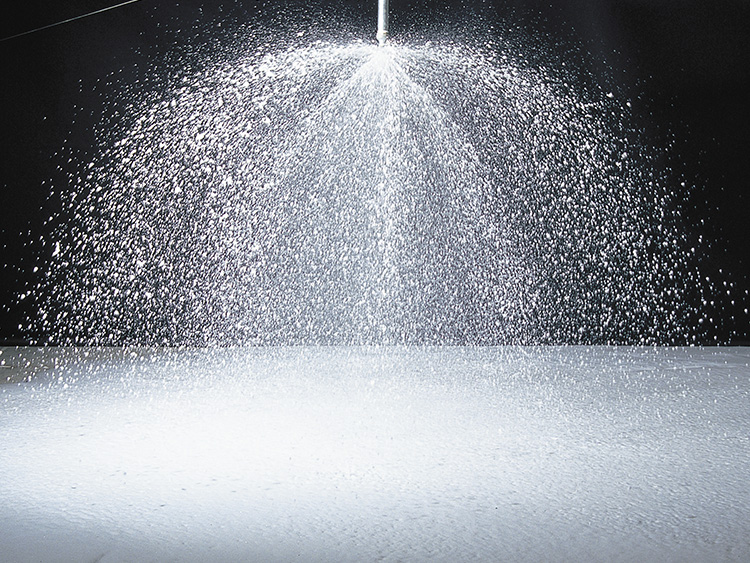

低発泡(泡ヘッド)：膨張比が20以下の泡
高発泡(高発泡用泡放出口)：
- 第一種……膨張比が80以上250未満の泡
- 第二種……膨張比が250以上500未満の泡
- 第三種……膨張比が500以上1000未満の泡
泡の発泡率（膨張比）とは泡水溶液の容量と泡容量の比です。
泡消火薬剤の発泡率
- 水成膜泡の場合は５倍以上。
- たん白泡、合成界面活性剤泡(低発泡)の場合は6倍以上。(ただし、水溶性危険物用は５倍以上)
- 合成界面活性剤泡(高発泡)の場合は用途により異なります。
