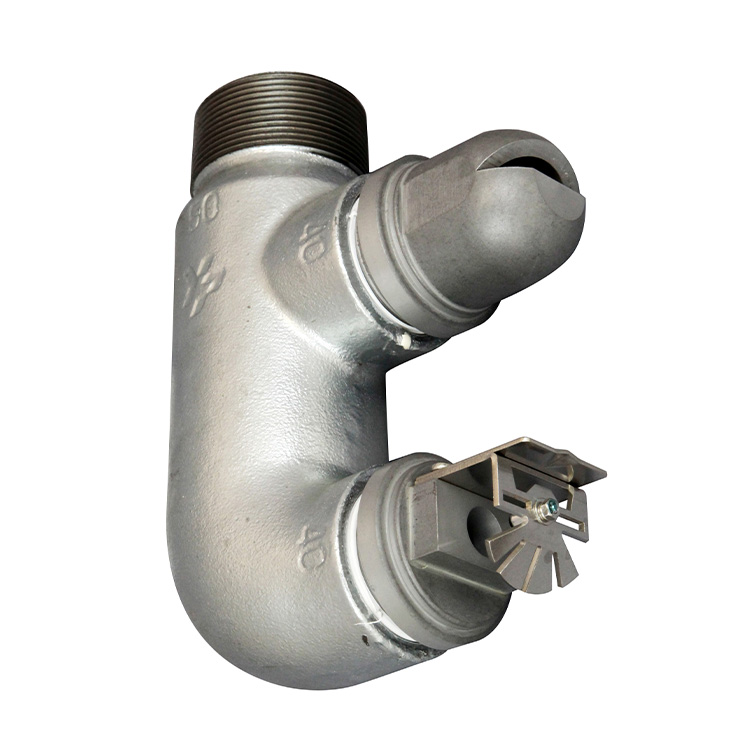

高天井の側壁に設置し、火災感知器などとの連動によって防護区画を広範囲にカバーする放水型ヘッドです。強力な放水によって短時間で消火します。
| 種別 | 固定式ヘッド（小型ヘッド） |
|---|---|
| 型式 | SHD352002 |
| 試験番号 | S015H018 |
| 標準放水圧力及び放水量 | 0.20Mpa-350Ｌ/min |
| 使用圧力範囲及び放水量 | 0.20～0.45Mpa 350～525Ｌ/min |
| 有効放水範囲 （Ｈは取り付け高さ） | 3m≦H＜5m 59.1㎡ 5m≦H≦12m 64.4㎡ |
| 取付角度 | 水平 |
| 質量 | 2.3kg |
取付角度：垂直
標準放水圧力及び放水量：0.25MPa-300L/min
有効放水範囲：6m≦H≦18ｍ 50.0㎡
取付角度：垂直
標準放水圧力及び放水量：0.10MPa-84L/min
有効放水範囲：2m≦H≦18ｍ 16.0㎡
取付角度：垂直
標準放水圧力及び放水量：0.25MPa-500L/min
有効放水範囲：5m≦H≦17.4ｍ 100.0㎡
取付角度：垂直
標準放水圧力及び放水量：0.25MPa-1000L/min
有効放水範囲：5m≦H≦17.4ｍ 200.0㎡
取付角度：水平
標準放水圧力及び放水量：0.20MPa-170L/min
有効放水範囲：3m≦H≦5ｍ 25.2㎡ 5m≦H≦12ｍ 33.2㎡
取付角度：水平
標準放水圧力及び放水量：0.20MPa-220L/min
有効放水範囲：3m≦H≦5ｍ 36.9㎡ 5m≦H≦12ｍ 42.9㎡
取付角度：水平
標準放水圧力及び放水量：0.20MPa-255L/min
有効放水範囲：3m≦H≦5ｍ 39.3㎡
5m≦H≦12ｍ 43.6㎡
取付角度：水平
標準放水圧力及び放水量：0.20MPa-300L/min
有効放水範囲：3m≦H<5ｍ 48.9㎡
5m≦H≦12ｍ 57.9㎡
取付角度：水平
標準放水圧力及び放水量：0.20Mpa-320Ｌ/min
有効放水範囲：3m≦H＜5m 48.9㎡
5m≦H≦12m 57.9㎡
取付角度：水平
標準放水圧力及び放水量：0.20Mpa-360Ｌ/min
有効放水範囲：3m≦H＜5m 64.0㎡
5m≦H≦12m 71.0㎡
取付角度：水平
標準放水圧力及び放水量：0.20Mpa-370Ｌ/min
有効放水範囲：3m≦H＜5m 50.1㎡
5m≦H≦11m 54.6㎡
取付角度：水平
標準放水圧力及び放水量：0.20Mpa-390Ｌ/min
有効放水範囲：3m≦H＜5m 64.0㎡
5m≦H≦12m 71.0㎡
取付角度：水平
標準放水圧力及び放水量：0.35Mpa-420Ｌ/min
有効放水範囲：3m≦H＜5m 56.6㎡
5m≦H≦11m 60.6㎡
取付角度：水平
標準放水圧力及び放水量：0.35Mpa-580Ｌ/min
有効放水範囲：3m≦H＜6m 78.0㎡
6m≦H≦10m 82.3㎡
取付角度：水平
標準放水圧力及び放水量：0.35Mpa-600Ｌ/min
有効放水範囲：3m≦H＜6m 93.2㎡
6m≦H≦10m 100.7㎡
取付角度：水平
標準放水圧力及び放水量：0.45Mpa-1020Ｌ/min
有効放水範囲：99.5㎡(3m≦H≦10m)
