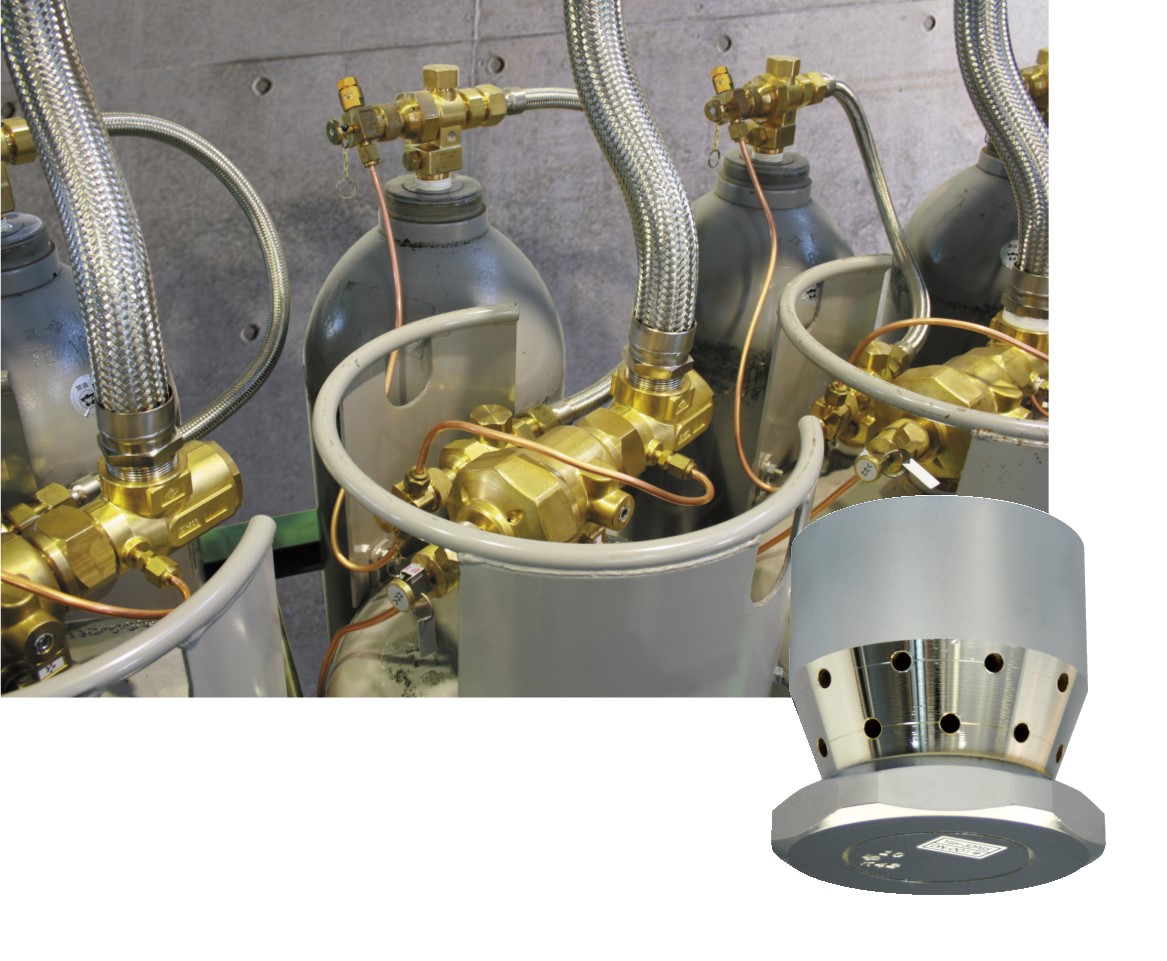

ピストンフロー式ハロゲン化物消火設備 YFM-200(P)
HFC227ea（FM200）ピストンフロー式消火設備は、ハロン1301の代替消火設備として誕生。既存のハロン1301消火設備の配管を流用して換装できる、画期的なガス系消火設備です。
ピストンフロー式ハロゲン化物消火設備 YFM-200(P)
■設備仕様
| 消火薬剤 |
FC277ea（FM200）
|
| 認定番号 |
評22-027号
|
|
薬剤容器加圧圧力（窒素加圧）
消火剤格納
|
4.2MPa（20℃）
ボンベ室に貯蔵容器ユニットとして設置
|
| 貯蔵容器容積 |
70L |
116Ｌ |
| 容器の直径×高さ(mm） |
φ370×H989 |
φ370×H1451 |
| 容器質量（ガス量除く） |
約58kg |
約87kg |
| 充填比 |
0.9～1.6 |
| 充填量 |
44～77kg |
73～128kg |
| 対象防護容積 |
74～130㎥/本 |
124～216㎥/本 |
| 消火剤量 |
0.55～0.72kg/㎥ |
| 貯蔵容器容器弁 |
YFP-32M型 認定番号：よ-190号 |
| サポート容器（窒素）圧力 |
8.3MPa（20℃） |
| サポート容器容積 |
68L |
| サポート容器弁 |
YNDP-10H型 認定番号：よ-189号 |
| 薬剤貯蔵容器と集合管の接続 |
専用連結管（逆止弁付き）32A |
| サポート容器と薬剤貯蔵容器の接続 |
専用連結管 15A |
| 配管方式 |
選択弁中央集中方式
|
| 配管仕様 |
STPG Sch40
|
| 配管延長可能長さ |
約150m |
| 配管立上がり |
50m未満
|
|
