スプリンクラー設備は、水による初期消火を目的として、火災感知から消火までのすべてを自動で行う消火設備です。スプリンクラー設備には、一般ビル用の「閉鎖型湿式」、電算機室などに設置する「閉鎖型予作動式」、寒冷地用の「閉鎖型乾式」、さらに舞台部などに設置する「開放型」の4種類があります。

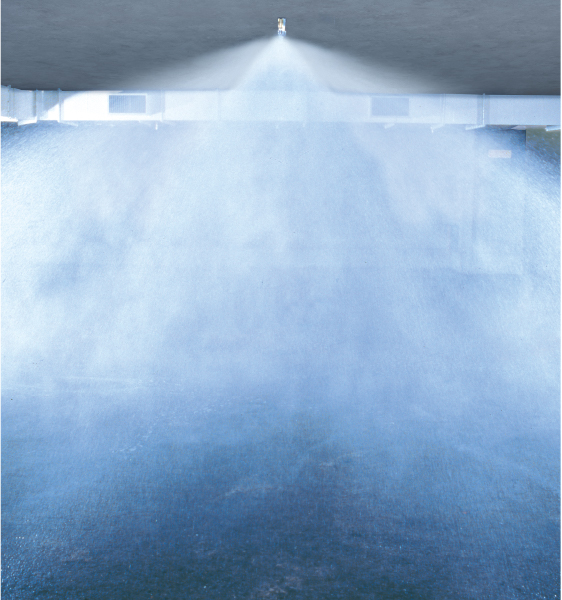

配管内に常時水を加圧充満しておき、火災時にスプリンクラーヘッドが感熱開放することにより自動的に散水消火します。同時に火災の報知・警報を行う設備です。スプリンクラー設備の中で最も一般的なタイプです。
指で拡大できます
閉鎖型スプリンクラーヘッドから乾式流水検知装置までの間に、圧縮空気(加圧空気)を充填しています。火災発生によりヘッドが開放されると加圧空気が放出されて配管内が減圧し、減圧により流水検知装置が作動。ヘッドから散水する仕組みです。配管内の凍結の恐れがある寒冷地で用いられます。
指で拡大できます
配管内の凍結防止やスプリンクラーヘッドの誤作動による事故防止のために、予作動式流水検知装置以降に充水しない設備方式です。火災時には感知器などの作動により予作動弁を開放し、圧力水が供給されヘッドより散水するシステムです。散水した場合に特に水損による被害が大きくなるコンピューター室、通信機室などに設置されます。
指で拡大できます
感熱部の無い開放型スプリンクラーヘッドを天井に配置。火災時には、自動火災報知設備の感知器により、自動的に一斉開放弁を開くか、手動で一斉開放弁を開いて、一つの放水区域のヘッド全部から同時に放水させる方式です。主に劇場の舞台部に用いられます。
指で拡大できます

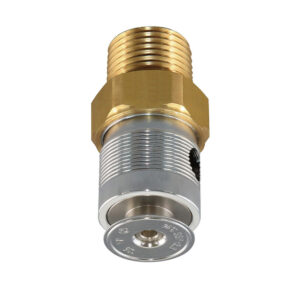

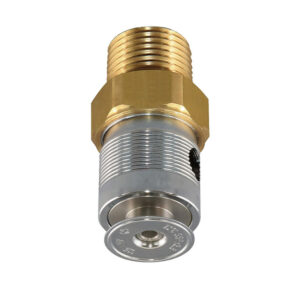

スプリンクラーヘッド YSFP26-80-72
スプリンクラーヘッド YKQSⅡ-72
スプリンクラーヘッド YKQSⅡ-98
スプリンクラーヘッド YKQRⅡ-72
スプリンクラーヘッド YKQRⅡ-98
ステンレス鋼鋼管

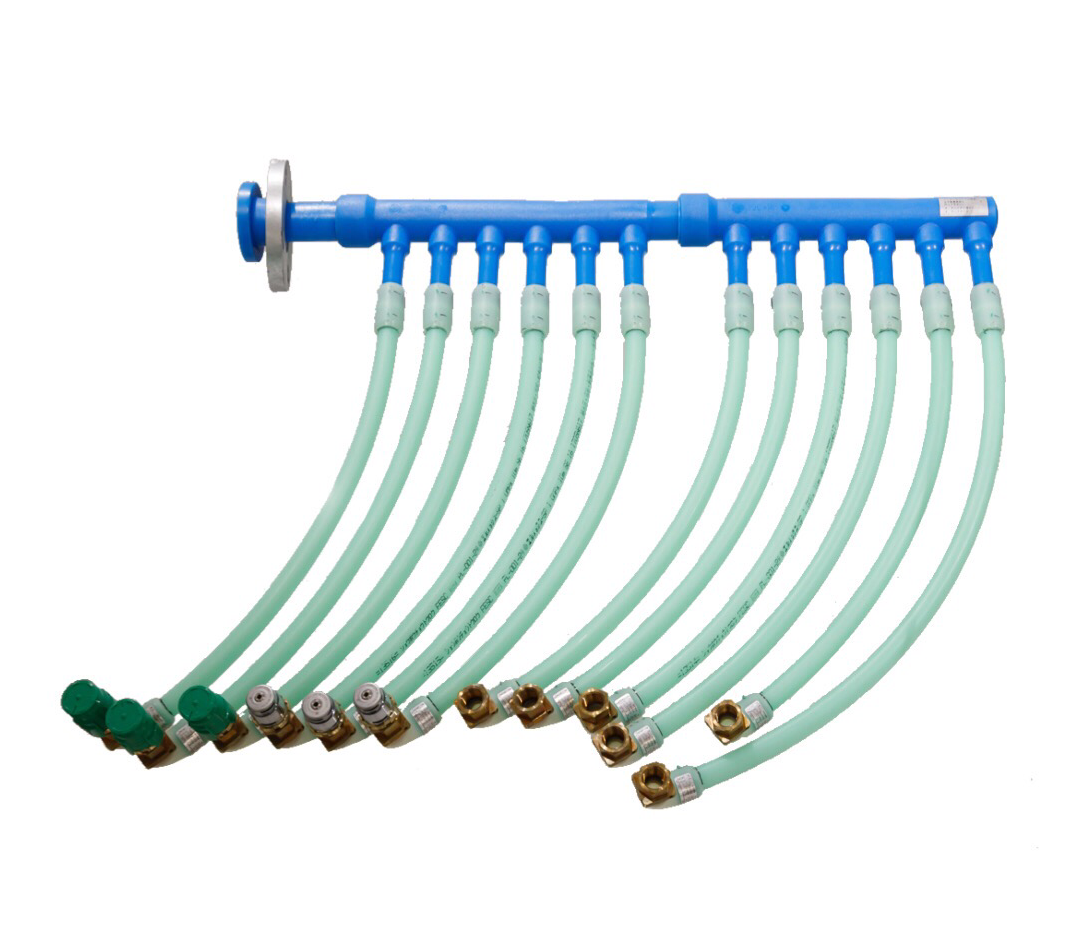

樹脂配管
スプリンクラーヘッド YKECⅡ-72
スプリンクラーヘッド YKECⅡ-98
スプリンクラーヘッド YSGU68
スプリンクラーヘッド YSGU93
スプリンクラーヘッド YSGP68
スプリンクラーヘッド YKFⅡ-72
スプリンクラーヘッド YKFⅡ-98
流水検知装置 YAVS-65AⅡ
流水検知装置 YAVS-80AⅡ
流水検知装置 YAVS-100AⅡ
流水検知装置 YAV-40AⅡ
流水検知装置 SV4Ⅱ-P1WC
流水検知装置 SV6Ⅱ-P1WC
流水検知装置 SV8Ⅱ-P1WC

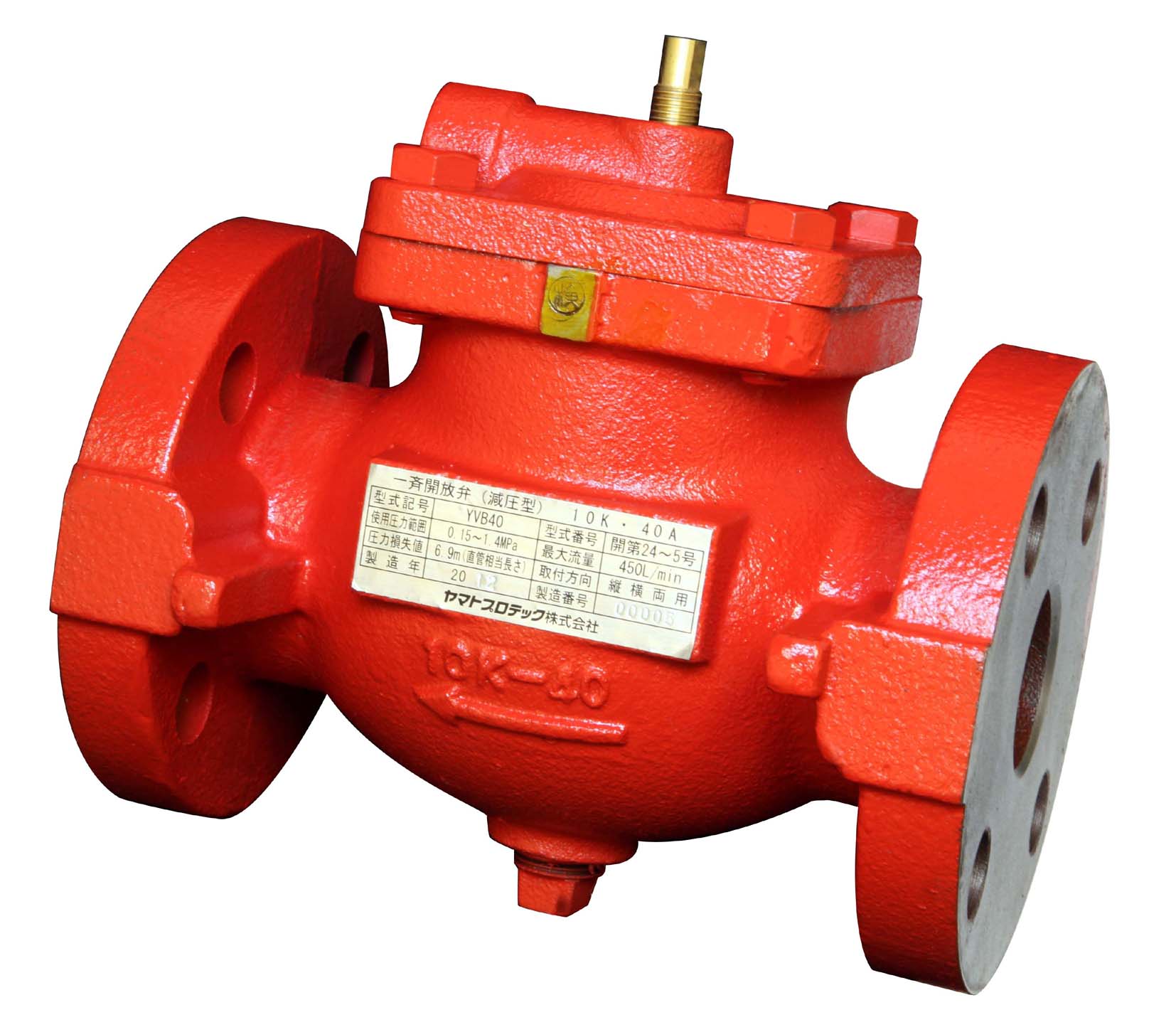

一斉開放弁 YVB-40
一斉開放弁 YVB-40W

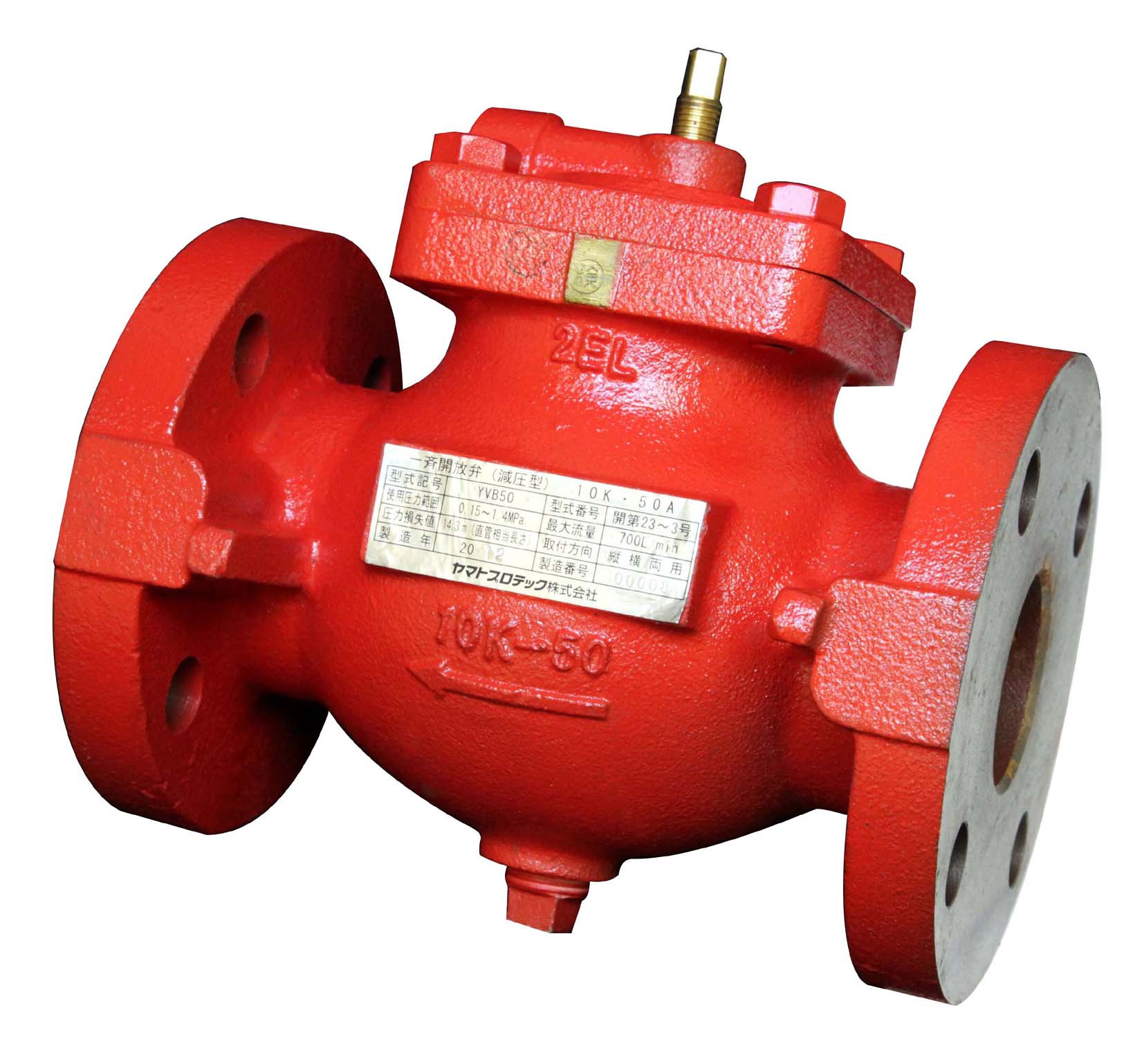

一斉開放弁 YVB-50

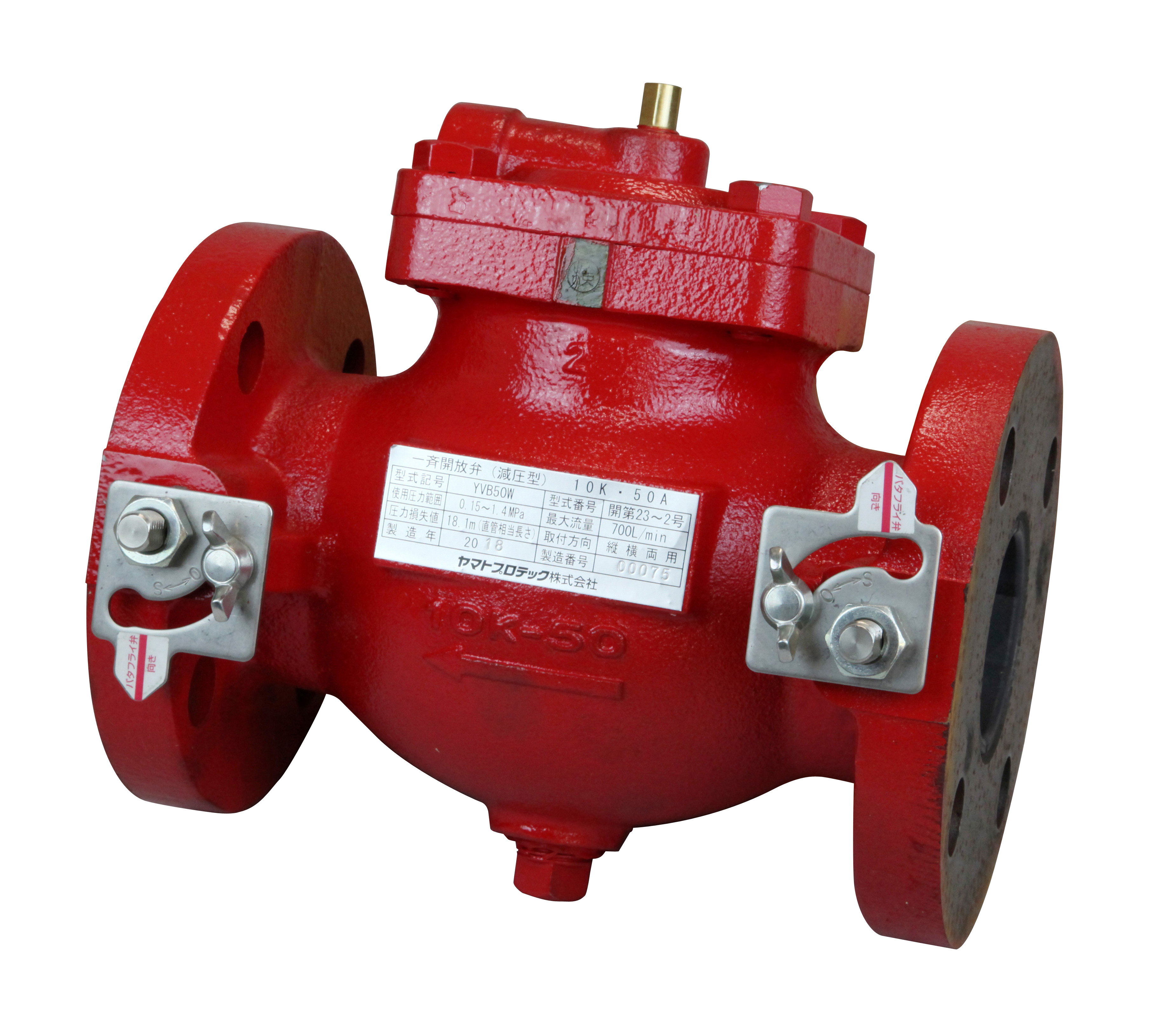

一斉開放弁 YVB-50W
一斉開放弁 YVB-65

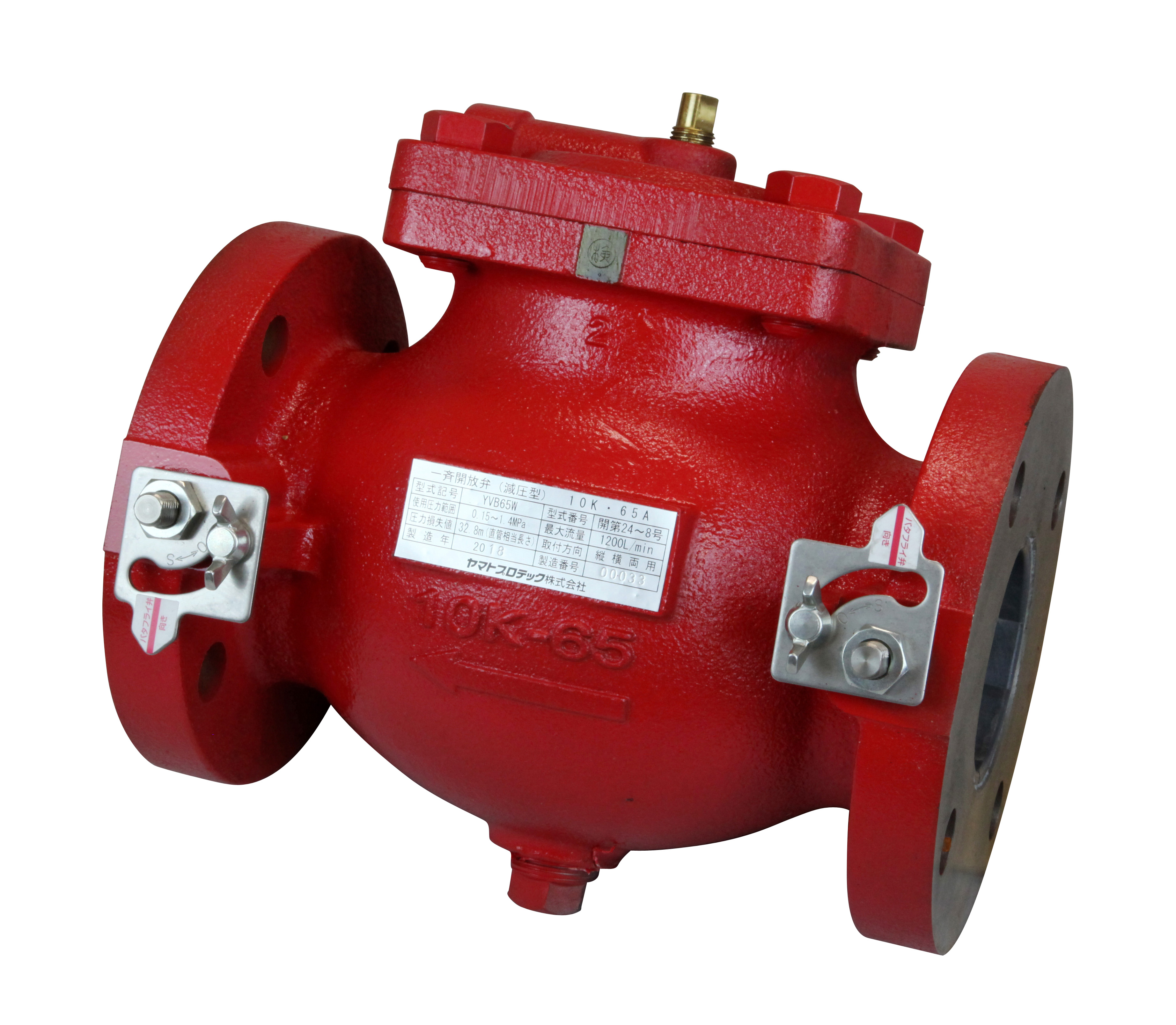

一斉開放弁 YVB-65W
一斉開放弁 YDVK-65
一斉開放弁 YDVK-80

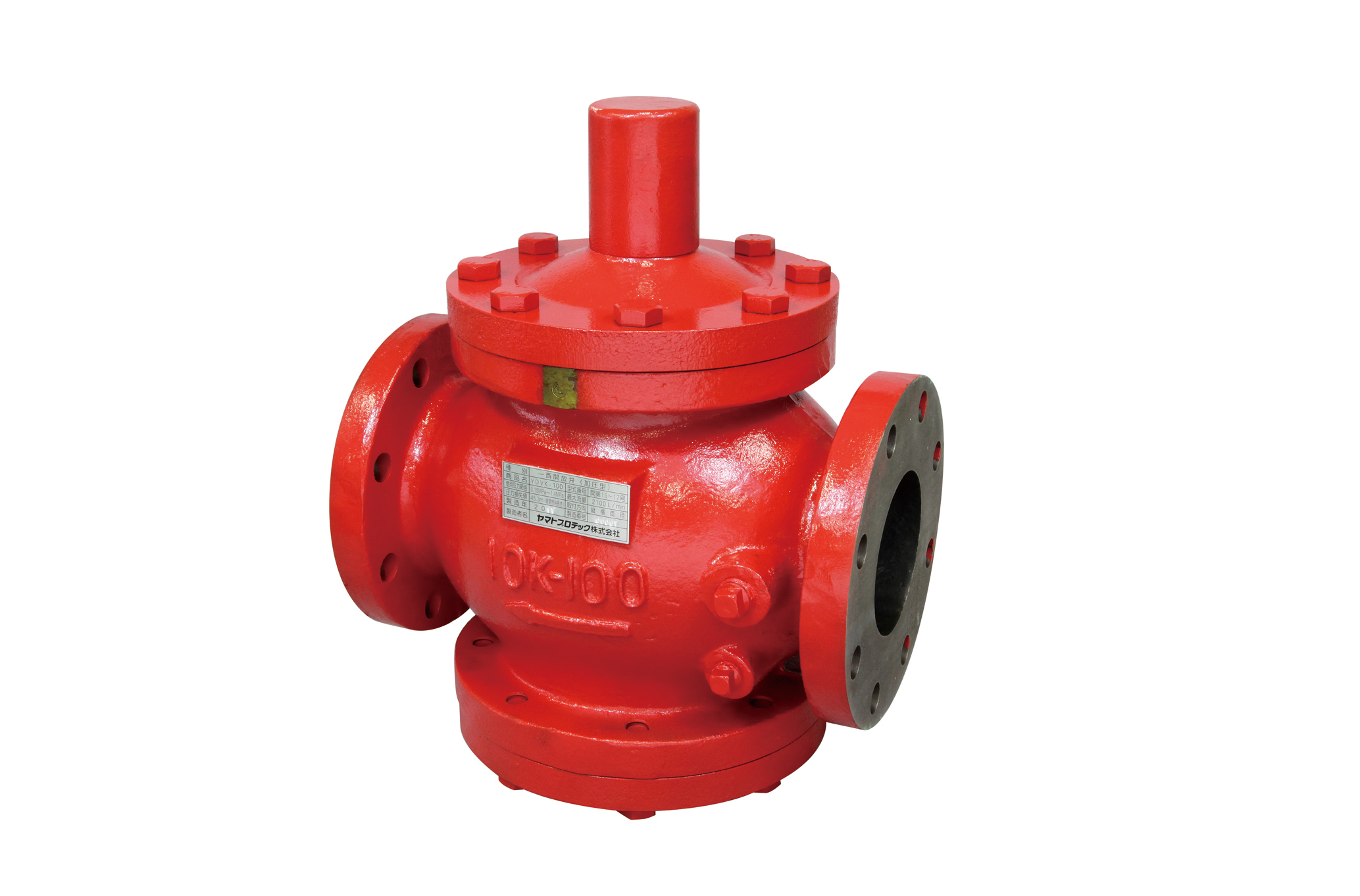

一斉開放弁 YDVK-100
一斉開放弁 YDVK-125

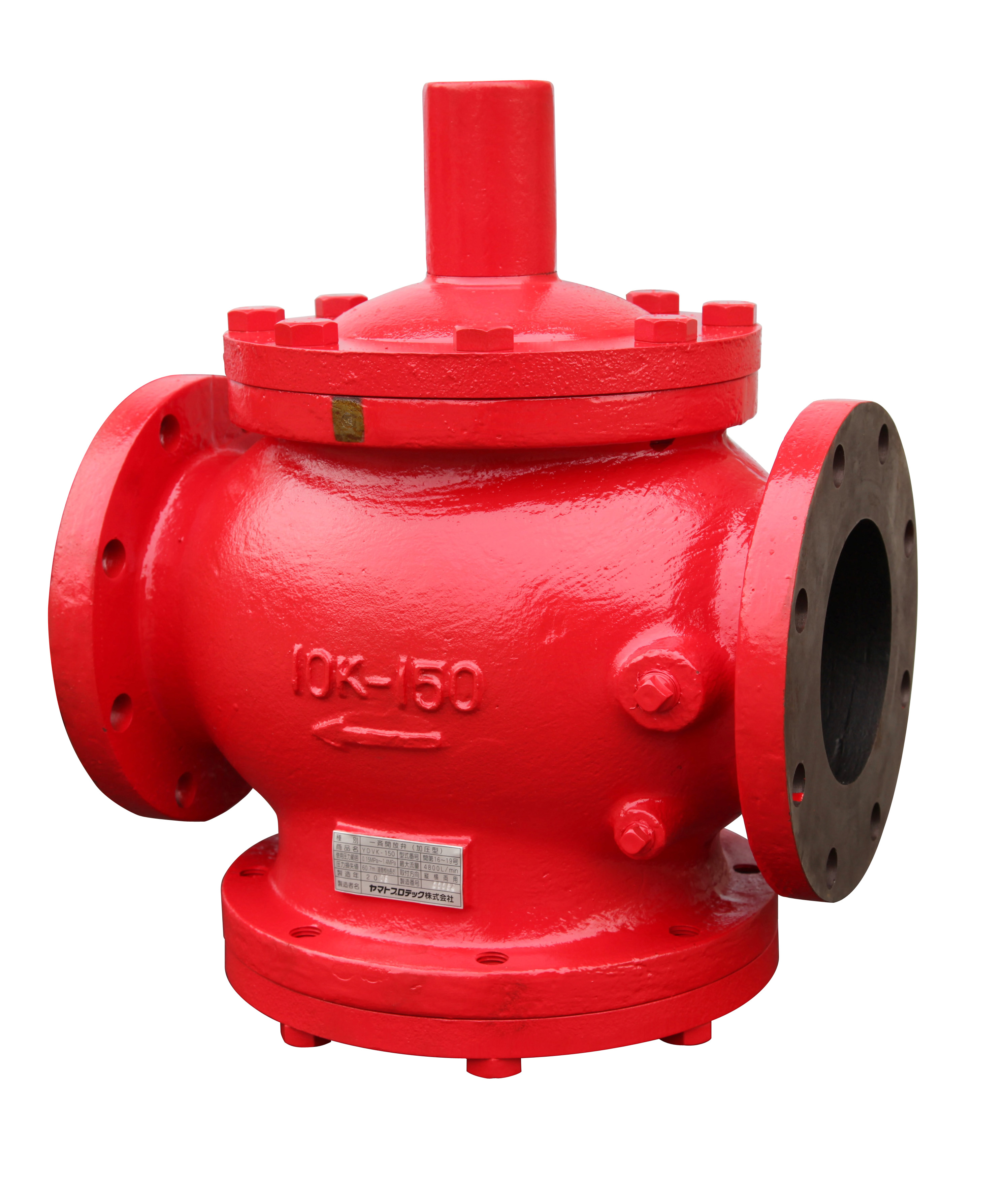

一斉開放弁 YDVK-150

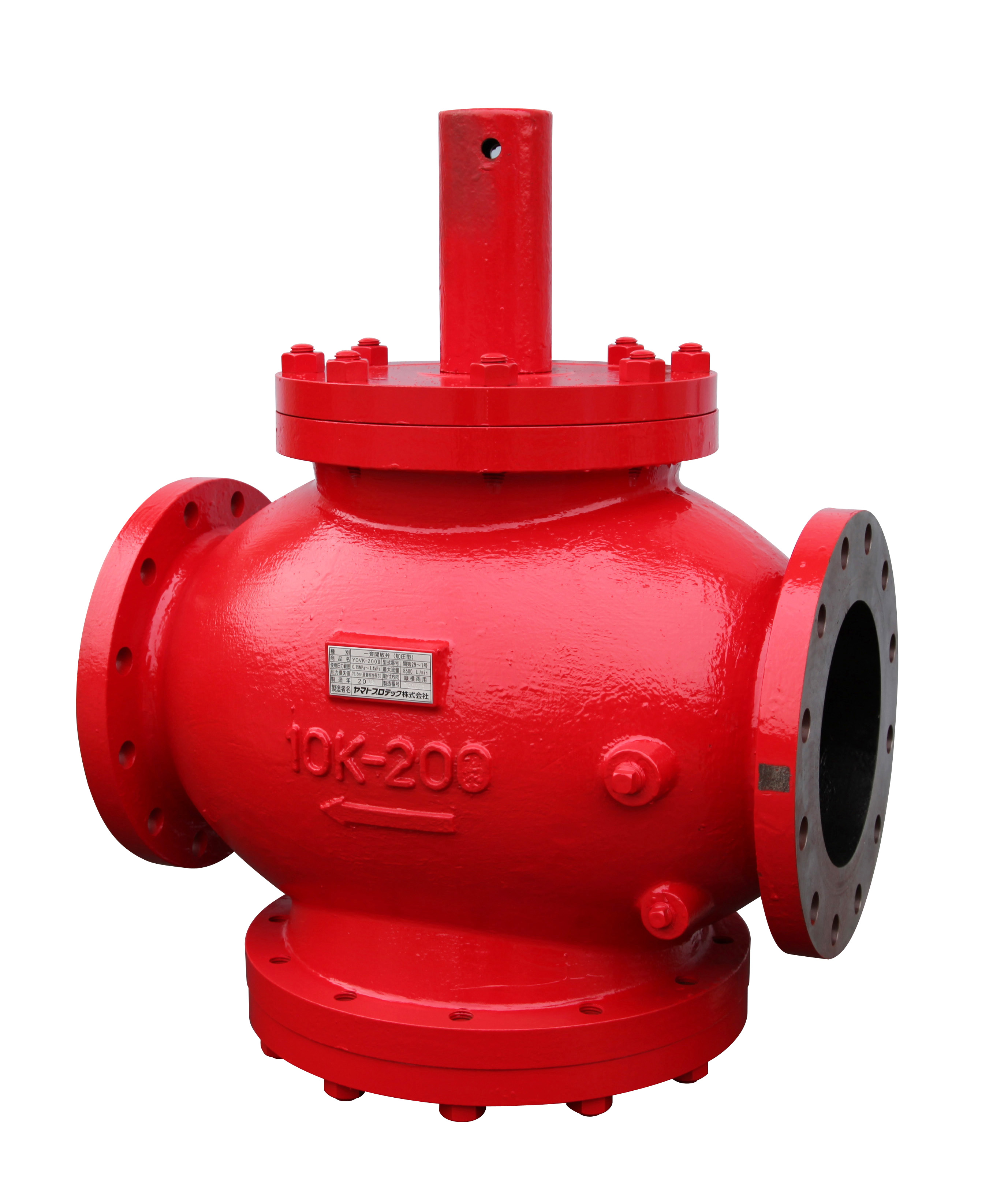

一斉開放弁 YDVK-200Ⅱ

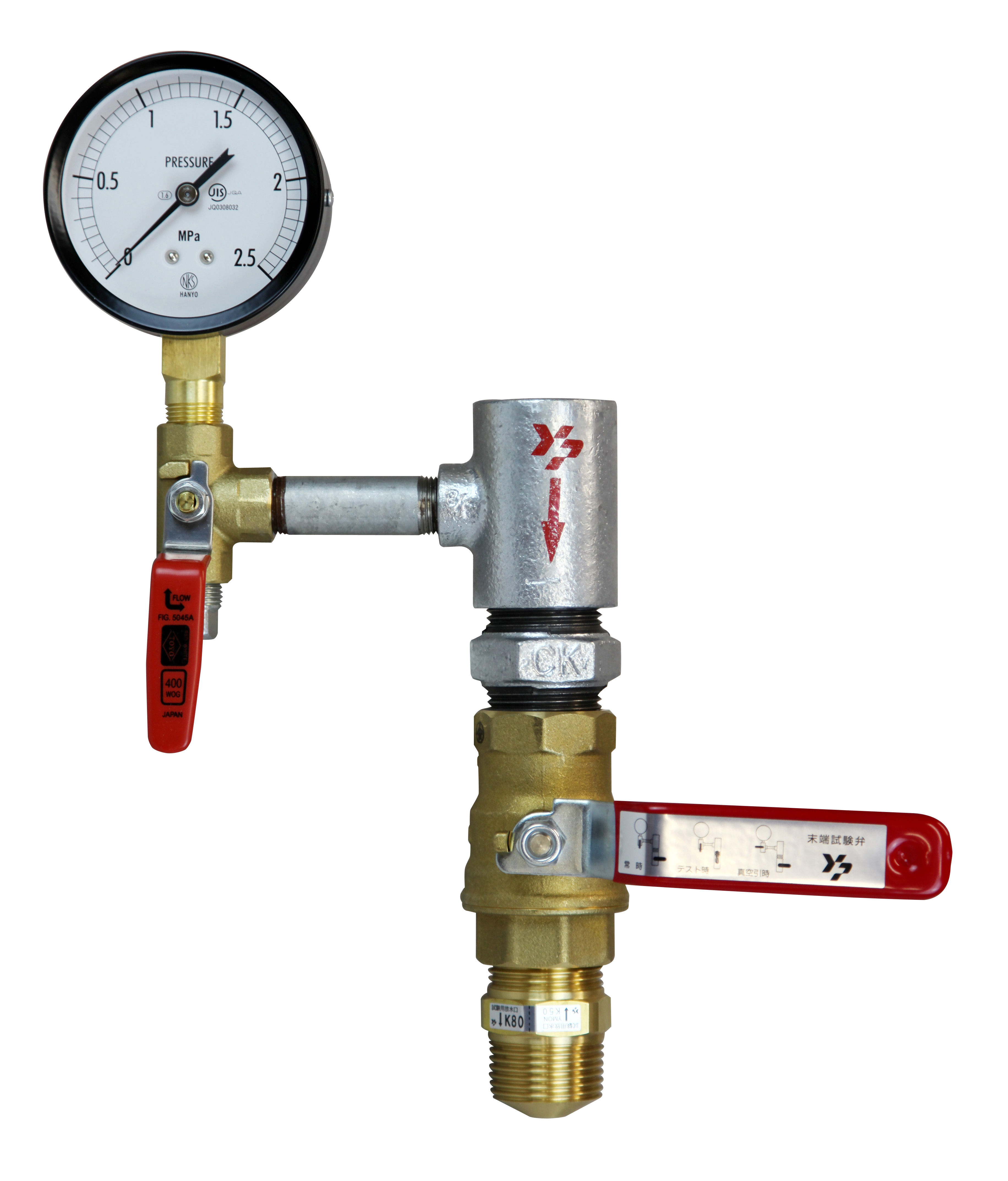

末端試験装置 YMT2
